90860相序與馬達旋轉測試儀

型號：90860

90860相序與馬達旋轉測試儀
三相相序線路檢查
三相線路缺相檢測
相序指示
電機馬達旋轉方向測量
輸入電壓范圍：100-600V
電壓頻率范圍45-70Hz

詳細介紹

下載中文說明PDF

下載英文說明PDF

產品視頻演示

同類產品選型

Phase Sequence Indicator

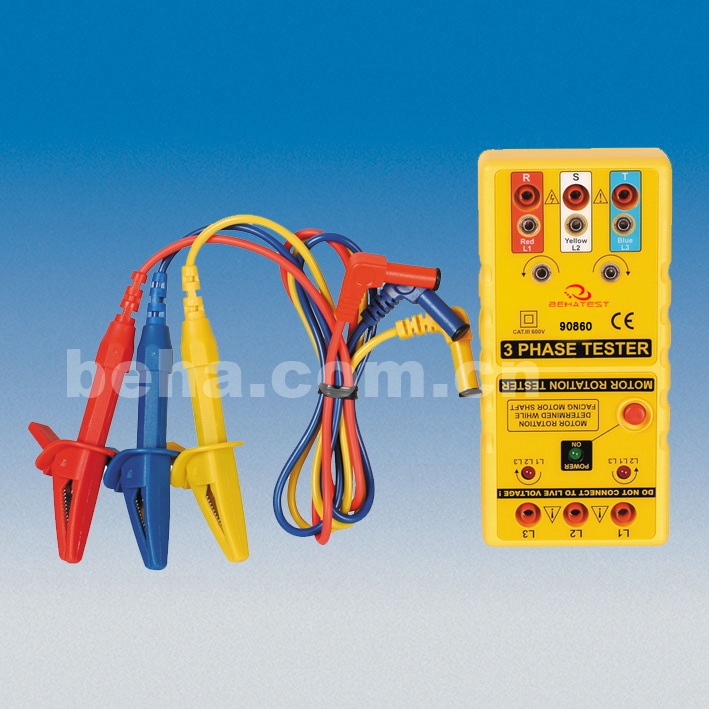

相序與馬達旋轉測試儀（雙功能相序表）

產品型號：90860

功能與特點：

◇儀器分兩個部分組成，相序測量部分和馬達旋轉方向測量部分
◇相序測量可判斷三相電壓的正向與反向，及缺相診斷。
◇馬達的接線及旋轉方向測量，方便明了。

90860的使用方法：
1）相序表功能及測量方法
首先三相電壓必須是在通電狀態下
將三個鱷魚夾分別插入R、S、T三個插孔
將三相電壓的三根電線分別隨意連接儀器的三個鱷魚夾。
隨即查看面板上R、S、T相對應的三個指示燈L1、L2、L3，看是否缺相。一旦某個指示燈不亮，請檢查是否漏接或接觸不良。
然后查看正反兩個方向指示燈，如果是正向指示燈亮，表示接線正確。
如果是反向指示燈亮起，則需要將任意的兩根對換。隨即應該正向指示燈亮起。
2）電機馬達旋轉測量
首先確保馬達已經斷電
將三個鱷魚夾插入儀器另一端的L1、L2、L3
然后將馬達的三根電源線分別隨意接入這三個鱷魚夾
按下儀器面板上的紅色開關，綠色指示燈亮起，如果不亮請更換電池。
以順時針方向撥動馬達，此時如果是順時針指示燈亮起，則表示按這個順序接入三相系統電源就會順時針旋轉。
如果是逆時針指示燈亮起，則表示按這個順序接入三相電壓馬達將會逆時針旋轉。
可對換三根電線中的任意2根電線位置，則順時針指示燈應該亮起。

技術參數：

電壓范圍	100…600V AC
頻率范圍	45…70Hz
測試電流	7-14mA
絕緣等級	CATIII 500V
符合安規標準	IEC/EN 61010, IEC/EN 61326-1
電池	1節9V電池，規格IEC6LR61
尺寸	約153×72×35毫米
重量	約190克

標準配置：

1個90860雙功能相序表

1組測試線夾

1個儀器袋
1節9V電池（IEC6LR61）
中英文使用手冊
