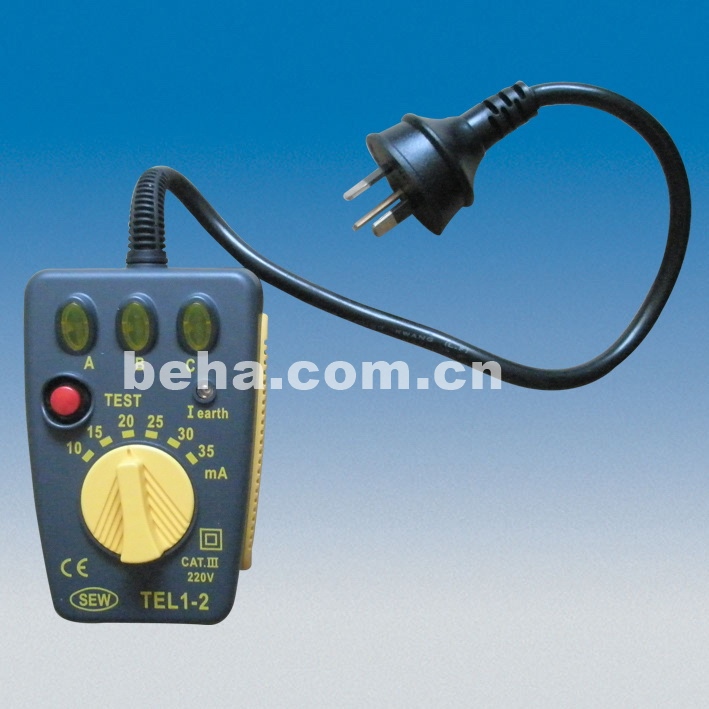

TEL1-2插座檢測器
型 號：TEL1-2
TEL1-2插座檢測器
檢查插座接線故障
檢查插座回路中的漏電保護器是否正常工作
精確檢測漏電保護器的跳斷電流范圍
詳細介紹
|
下載中文說明PDF
|
下載英文說明PDF
|
產品視頻演示
|
同類產品選型
|
Socket Tester/ RCD Tester
插座檢測器（包含漏電保護器測試）
產品型號：TEL1-1/ TEL1-2/ TEL1-3/ TEL1-4
TEL1-1(110V)
TEL1-2 (220V) 此型號為中國市場銷售
TEL1-3 (230V)
TEL1-4 (240V)
產品特點：
插座接線檢查，結構小巧，攜帶方便
漏電保護器跳斷電流靈敏度檢測0-35mA
超亮氖燈指示，即使在白天陽光下也能看的非常清楚
指示燈顯示次序突出人性化，方便用戶查看
插座接線檢查，結構小巧，攜帶方便
漏電保護器跳斷電流靈敏度檢測0-35mA
超亮氖燈指示，即使在白天陽光下也能看的非常清楚
指示燈顯示次序突出人性化，方便用戶查看
插座接線檢查和回路中的漏電保護器檢測
TEL1-2插座檢測器是電工必不可少的基本測試設備
◆TEL1-2是用于識別單相線路連接和漏電保護器檢測的一款插座故障測試儀。
◆當流入接地線的電流超過某個值時（比如通常的30mA），檢測漏電保護器是否能正常斷開主電源。
◆儀器將使得電氣安裝能夠確保符合安全法規要求。
◆排線檢查以明亮的氖燈顯示出來，指示燈狀況代碼位于設備背面的表格上（見下圖）。即使白天也能完全看清。
◆這個表格告訴用戶插座接線是否正確，如果不正確的話，可提醒客戶在使用電器之前解決此問題。
◆然而，該儀器并不檢查和顯示零線與地線間的短路或零線與地線是否反接，因為有時通過轉換器時，要求零線與地線連接，有些地方在電力分配系統內也將這兩條線接在一起。
◆TEL1-2測試儀使用3個大而明亮的氖燈來檢查和顯示電源線上及之間的電壓狀態。
◆這些氖燈會根據電氣系統的電線狀態的不同次序而亮相應的燈，顯示電線狀態的該表格位于儀器的背面。
◆漏電保護器檢測是通過模擬接地故障電流至接地線來使保護器跳閘。該故障電流可以通過旋鈕進行選擇：（10/15/20/25/30/35mA）。
◆一旦選好泄漏電流值，用戶按“測試”按鈕來注入模擬泄漏電流，此時儀器上的I earth 燈點亮。
◆儀器設計為模擬故障電流只是暫時被注入到了系統內。
下面是如何使用該設備的具體例子：
●逆時針旋轉開關至最低電流設置10mA。
●將測試儀插入插座，儀器自動檢查插座的接線狀態。根據表格確認亮著的氖燈。如果接線正確，進行下一步測試。如果接線不正確，繼續之前需要先排查接線故障并解決問題。
●如果接線正確，你就可以準備測試漏電保護器的跳斷敏感度，瞬間按下測試按鈕，同時查看I earth燈。如果 I earth燈和氖燈都熄滅了，說明漏電保護器跳閘了。如果燈依然亮著，停止按“測試”鍵，選擇更大故障電流后，再次按測試鍵。直至漏電保護器跳閘，此時I earth燈和其它三個氖燈將全部熄滅，表示已斷開電路。
●當電流進入接地線時 Iearth燈亮，大多數家庭和辦公室所用漏電保護器應在小于30mA跳閘。
●TEL1-2幫助用戶找到漏電保護器跳閘的靈敏度。
技術參數：
|
額定電壓系統
|
110V-220V-230V-240V（中國市場為220V，中國插頭）
|
|
系統電壓頻率
|
50～60Hz
|
|
電壓檢查精度
|
額定電壓的5％內的電壓有效值
如果電壓不同于額定電壓系統（高出5％），指示燈可能不準
|
|
漏電保護器模擬漏電流
|
10/15/20/25/30/35mA，共6檔
|
|
模擬漏電流精度
|
10%
|
|
機殼材料
|
高強度防摔ABS
|
|
體積
|
7×11×3.5cm
|
|
重量
|
300g
|
|
包裝
|
吸塑包裝
|
指示燈狀況表格：
● 亮 ○ 關
|
A(零線)
|
B(相線)
|
C(接地線)
|
狀態
|
|
●
|
●
|
●
|
接線正確
|
|
●
|
●
|
○
|
沒有接地線
|
|
○
|
●
|
●
|
沒有零線
|
|
○
|
○
|
○
|
沒有火線
|
|
○
|
○
|
●
|
火線與接地線反接
|
|
●
|
○
|
○
|
火線與零線反接
|
不檢測零線與接地線反接的情況。
可選以下不同系統電壓：
TEL1-1 (110V)
TEL1-2 (220V，此型號為中國市場銷售)
TEL1-3 (230V)
TEL1-4(240V)
TEL1-2 (220V，此型號為中國市場銷售)
TEL1-3 (230V)
TEL1-4(240V)
