5000V絕緣電阻測試儀4103IN

型號：4103IN

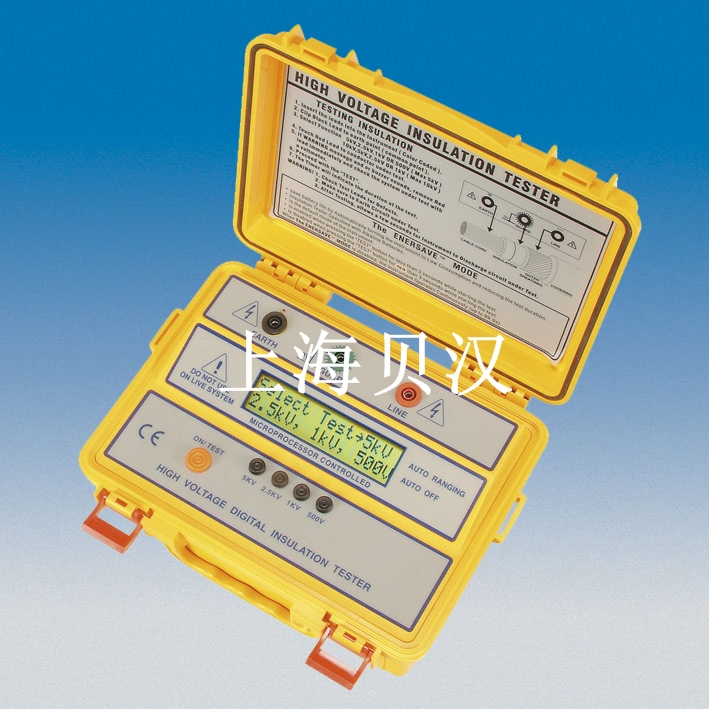

4103IN絕緣電阻測試儀
5000V/2500V/1000V/500V絕緣測試
可用于電纜絕緣電阻測量，最高絕緣電阻達300GΩ。

顯示測量時間，默認設置為10秒，可選最長測量時間達100秒。

條狀圖顯示測試線電壓從最高至0，直觀方便。
儀器有GUARD接地端口，以防泄漏電流對測量數據的影響。

詳細介紹

下載中文說明PDF

下載英文說明PDF

同類產品選型

5KV High Voltage Insulation tester

5KV高壓數字兆歐表

產品型號：4103IN

5000V/2500V/1000V/500V絕緣測試儀

功能與特點：

◇高壓數字絕緣電阻測試儀
◇2行*16字的大屏幕液晶顯示
◇屏幕同時顯示測試電壓、絕緣電阻值、測量時間和測試線電壓條狀圖。

◇微處理器控制設計。

◇絕緣電阻測量可選4 個電壓檔位：0.5/1.0/2.5/5.0KV
◇尤其適合電纜絕緣電阻測量，最高絕緣電阻達300GΩ。

◇顯示測量時間，默認設置為10秒，可選最長測量時間達100秒。

◇條狀圖顯示測試線電壓從最高至0，直觀方便。
◇儀器有GUARD接地端口，以防泄漏電流對測量數據的影響。

◇有外來電壓警告功能。
◇儀器蓋上附有電纜絕緣測試示意圖，方便用戶操作。

◇功耗低，省電。

◇過載保護設計。

◇電源不足顯示。

◇自動關機功能，以節省電池。
◇儀器配有高電壓安全測試夾。
◇提供出廠質量合格證書和一份檢測報告。

◇符IEC/EN/61010-1和CATIII安全標準。

技術參數：（23℃±5℃≤80％RH）

測量檔位	0.5kV	1kV	2.5kV	5kV
測量范圍	0-30GΩ	0-60GΩ	0-150GΩ	0-300GΩ
精度	±5%
短路電流	1mA
操作環境	-15℃-55℃，80%RH
儀器供電	1.5V(AA)×8節電池
外形尺寸	250×190×110mm
重量	約1670g
附件	測試線1組，說明書1本，肩帶1條，電池一組

標準配置：

1臺4103IN高壓絕緣測試儀器

1套測試線

8節電池

1套中英文使用手冊

電纜絕緣電阻測量方法示意圖：
如果測試線未搭接綠色接地端子 (GUARD) ，被測體表面會造成泄漏電流產生，測量所得數值將不穩定，造成誤差。
如果測試線有搭接綠色接地端子 (GUARD) ，被測體表面避免了泄漏電流產生，可以測量精確的數值，如下圖：
