9185B多功能網線檢測器

型號：9185B

9185B多功能網線檢測器NetWork Cable Tester
網線校對器/電話線檢測器/同軸線檢測器/電纜檢測與對線器
一機在手，擁有網線及各類電纜檢測所有功能
網絡對線器可用于網絡近端測量、網絡遠程測量，一鍵操作即可實現

詳細介紹

下載中文說明PDF

下載英文說明PDF

同類產品選型

Multifunctional Network Cable Tester / LAN Cable Tester / Wire Sorter

多功能網線檢測器

電話線檢測器/ 同軸線檢測器/ 電纜識別檢測與對線器

產品型號：9185B

產品主要特征：
1）用途廣泛，可檢測RJ45網線、RJ11電話線、F類型同軸線、RF射頻同軸電纜、普通線纜。
2）既可檢測未安裝的各類線纜，又可檢測已安裝的各類線纜
3）以LED指示燈觀察檢測結果，以蜂鳴聲判斷被測線纜的出錯故障。
4）遠端測量時，最遠可測至610米，滿足一般工程需求。
5）本產品操作極為簡單，價格低廉，既可作為家庭用戶使用，也可作為工程線纜檢測之用。
6）可檢測線路的開路、短路、交叉錯誤、缺線、誤接等等，及多股線纜的識別與對線。

產品原理與應用：

◇整套儀器由主機（發射信號）和副機（接受信號）構成，兩者均有RJ45端口。
◇副機可取下，用于電纜遠端的測試。
◇主機和副機上都有9個LED指示燈，其中1個為接地線指示燈。
◇通過觀察副機上的指示燈，判斷被測線纜是否全部按順序?qū)ǎ坏┠掣€不通（開路）將會有蜂鳴聲。
◇可選自動檢測模式或手動檢測模式

◇儀器標配有自檢用網線一根，用于判斷儀器是否正常工作。
◇儀器標配有RJ45轉RF射頻同軸電纜適配線2根，可用于檢測RF射頻電纜或接至RF射頻端口的設備。
◇可選配RJ45轉F型同軸電纜適配電纜2根，用于有線電視、數字電視線路的檢測。

◇可選配2組RJ45轉鱷魚夾適配線纜，用于檢測多股普通電纜，線纜的識別與對線。

◇產品符合國際標準：EN61326-1

產品規格：

顯示	LED指示燈
檢測線纜種類	網線、電話線、BNC同軸電纜線
最長可測距離	610米
工作溫度	0到40度
電源	1節9伏電池
尺寸重量	主機 132×55×39mm，148克副機 74×30×25mm，33克
配件	使用手冊，儀器盒，自檢網線1根，轉接同軸線2根，轉接同軸頭1個

單機操作（主機單獨使用）：

如果是測量尚未安裝的網線，這個方法簡單方便。

將網線的一端插到主機發射單元接口，另一端插到主機接受單元一端。

按下Auto按鈕，儀器將自動逐線開始掃描，從上下兩排LED指示燈即可一目了然觀察網線是否導通，接線順序是否正確，是否有跳線、短路、開路等故障

也可按下MANU人工檢測按鈕，繼而開始按TEST測試鍵，逐線開始測量。

在自動掃描模式里具有LOCK鎖住掃描功能。

當網線出現開路故障、或測試中拔下網線，則蜂鳴聲會響起。

主機與副機配合操作：

可應用于已安裝的網線檢測（遠距離測量）：

把被測網線的一端插到主機發射端口，將遠端網線的插口插入副機的接收端，測量方法同上。

從遠端副機的LED指示燈即可觀測到測試結果。

其它電纜的測試方法同上，只需接上配備的電纜轉接適配器即可實現完整檢測。

產品連接圖

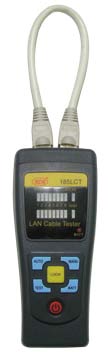

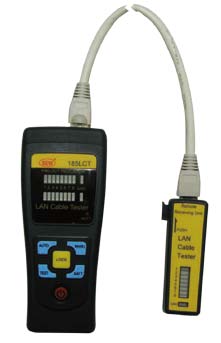

    網線檢測方法                                     局域網線纜檢查（遠程）

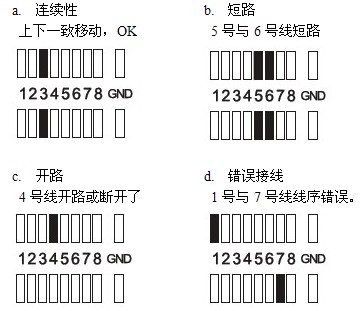

                          檢測結果指示燈

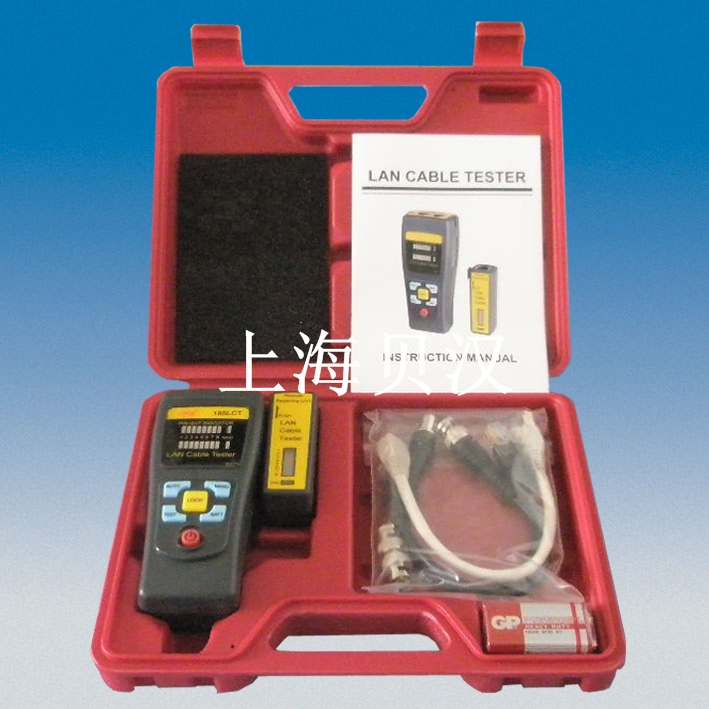

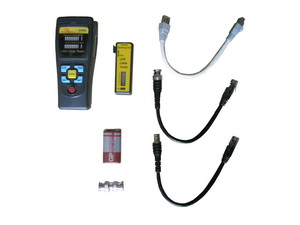

標準配置：

1套9185B多功能網線檢測器

1根自檢網線

2根RJ45轉RF射頻同軸線適配連接線
1個RF射頻同軸公母轉接頭

1節9V電池
1個儀器盒

1套中英文使用手冊

選配件：
1）RJ45轉F型同軸電纜適配電纜2根，用于有線電視、數字電視線路的檢測。

2）RJ45轉鱷魚夾適配線纜2組，用于多股普通線纜檢測
