- PAT測試儀校準

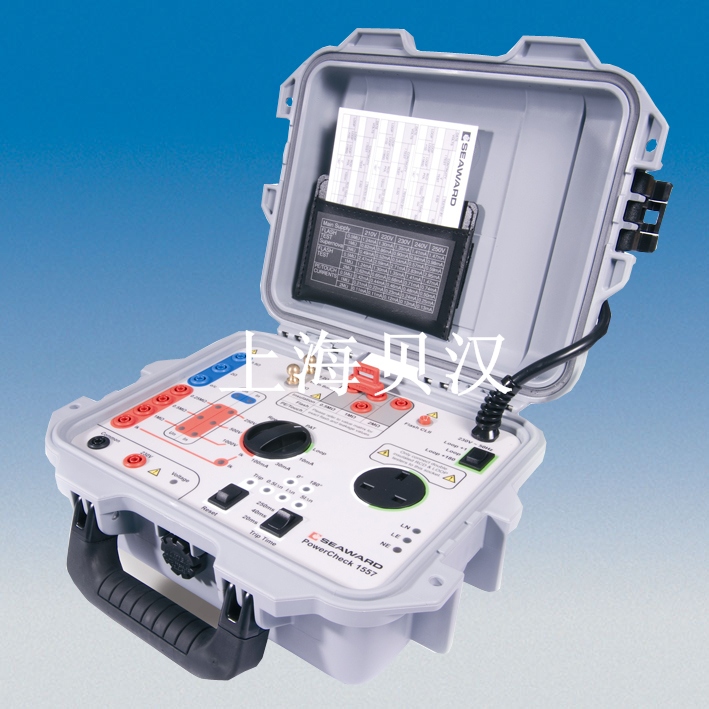

PC1557電氣安全測試綜合校驗儀
型 號：PowerCheck 1557
SeawardPowerCheck 1557
一臺集合了電氣安裝測試儀和安規測試儀的綜合校驗臺
可應用于市場上所有安規測試儀和電氣安裝測試儀
接地電阻校驗
絕緣電阻校驗
回路電阻校驗
漏電保護器測試校驗
泄漏電流校驗
耐壓測試校驗
詳細介紹
The ONLY comprehensive PAT and Installation verification instrument
PowerCheck 1557
電氣安全測試綜合校驗儀
產品型號：PowerCheck 1557（簡稱：PC1557）
訂貨編號：369A910
訂貨編號：369A910
一臺集合了的PAT安規測試和電氣安裝測試的綜合模擬器
實現接地電阻、絕緣電阻、回路電阻、RCD漏電保護器測試等模擬測試和校正
應用于安規測試儀和低壓電氣測試儀生產廠家的儀器檢測和校驗
應用于專業計量和檢測部門的服務檢測和校驗
應用于儀器設備維護、檢修、驗收等部門的儀器檢測和驗證
功能與特點：
◇PAT安規測試儀的校驗檢測和模擬測試
◇EN61557和BS7671標準儀器的校驗檢測和模擬測試
◇依據EN61557/BS7671標準校驗儀器的接地電阻、絕緣電阻、回路阻抗、漏電保護器測試儀、電壓測量等參數。
◇依據Ⅰ類/Ⅱ類電器標準進行接地電阻、絕緣電阻、PE導體電流、耐壓等參數的校驗。
◇攜帶方便、操作簡便、堅固的外殼。
◇產品符合英國工程技術學會(IET)和英國NICEIC（英國電氣安裝工程監察委員會）要求。
技術參數：
|
電氣安裝測試儀校驗規程
|
|
|
接地電阻測試/接地連續性測試驗證
|
|
|
測試電壓
|
4V<Un<24V
|
|
測試電流
|
In >200mA
|
|
測試電阻
|
0.5Ω和2Ω
|
|
精度
|
±2%+20m?
|
|
絕緣電阻測試驗證
|
|
|
開路測試電壓
|
250V<Un<375V
500V<Un<750V
1000V<Un<1500V
|
|
測試電流
|
1mA<In<2 mA
|
|
測試電阻
|
0.25M?, 0.5M?, 1M?
|
|
精度
|
±2%
|
|
接地回路阻抗測試/線路阻抗測試驗證
|
|
|
測試電阻
|
1?, 180?
|
|
精度
|
±5%
|
|
RCD漏電保護器測試儀驗證
|
|
|
跳斷電流
|
10mA, 30mA, 100mA
|
|
精度
|
±5%
|
|
跳斷時間
|
20ms, 40ms, 500ms
|
|
精度
|
±3ms
|
|
測試電流乘數
|
1/2△n, I△n以及5 I△n驗證
|
|
電壓測量驗證
|
|
|
測試電壓
|
240V AC rms 測試輸出
|
|
|
|
|
PAT安規測試儀校驗規程
|
|
|
接地電阻測試/接地連續性測試驗證
|
|
|
測試電阻
|
0.5Ω和2Ω
|
|
精度
|
±2%+20m?
|
|
絕緣電阻測試驗證
|
|
|
測試電阻
|
0.5M?, 1M?, 2M?
|
|
精度
|
±2%
|
|
PE導體電流校驗（接地泄漏電流）
|
|
|
測試電流
|
0.1mA, 0.25mA, 0.5mA
|
|
精度
|
±2%
|
|
耐壓測試電流校驗
|
|
|
測試電流
|
0.5mA, 1mA , 1.5mA
|
|
精度
|
±2%
|
|
其它參數
|
|
|
測試標準和規范
|
NICEIC & IET compliant
BS7671 / EN 61577 / IEE
|
|
儀器符合標準
|
|
|
過電壓類別標準IEC 60664/IEC 61010
|
CAT II 300V
|
|
防污染等級標準IEC61010-1
|
2級
|
|
防水防塵標準IEC 60529
|
IP40
|
|
EMC電磁兼容性
|
IEC 61326-1
|
|
|
|
|
操作溫度
|
0℃-+40℃
|
|
存儲溫度
|
-25℃-+65℃
|
|
供電電源
|
230V AC/ 50Hz
|
|
尺寸
|
210×145×85mm
|
|
重量
|
1kg
|
標準配置：
PC1557主機1臺
測試線1套
電源線1根
中英文使用手冊1套
攜帶包1個
