- 鉗形表

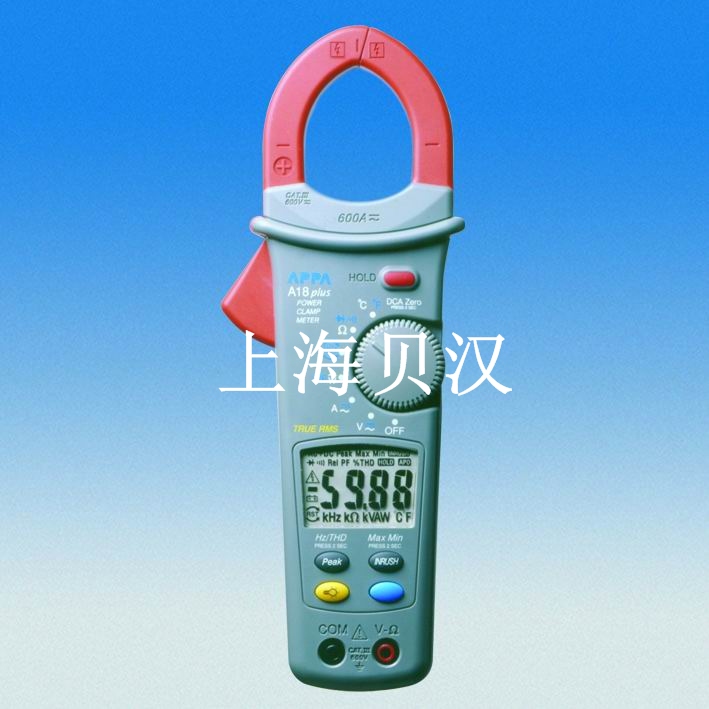

A18Plus功率鉗形表
型 號：A18Plus
APPA鉗型功率表A18Plus
RMS真有效值測量
可測量功率、功率因素、電壓、電流、電阻等眾多參數
詳細介紹
|
產品視頻演示
|
同類產品選型
|
Digital Power Measurement Clamp
RMS真有效值鉗型功率表
產品型號：A18Plus
本產品可替代Seaward Solar Power Clamp，診斷光伏逆變器性能
功能與特點：
RMS真有效值鉗型功率表
產品型號：A18Plus
本產品可替代Seaward Solar Power Clamp，診斷光伏逆變器性能
功能與特點：
◇3 5/6位液晶顯示 最大顯示5999，背景燈光
◇功率以及功率因數測量
◇合計諧波失真度測量，最高達25次諧波
◇功率以及功率因數測量
◇合計諧波失真度測量，最高達25次諧波
◇真有效值電壓、電流測量功能
◇交直流自動分辯功能
◇A18Plus功率鉗形表具有數據保留功能
◇最大最小值功能
◇峰值保持功能
◇浪涌電流測量
◇直流電流檔歸零功能
◇頻率測量
◇相位測量
◇溫度測量
◇電阻、連續性及二極管測試
◇自動關機功能
技術參數：
|
交流電壓
|
量程
|
60.00V，600.0V，1000V
|
|
最小分辨率
|
10mV
|
|
|
基本精度
|
±(1.0%+5d)
|
|
|
頻率范圍
|
50Hz~500Hz
|
|
|
直流電壓
|
量程
|
60.00V，600.0V，1000V
|
|
最小分辨率
|
10mV
|
|
|
基本精度
|
±(1.0%+5d)
|
|
|
交流電流
|
量程
|
600.0A
|
|
分辨率
|
0.1A
|
|
|
精度
|
±(1.9%+5d)
|
|
|
直流電流
|
量程
|
600.0A
|
|
分辨率
|
0.1A
|
|
|
精度
|
±(1.5%+5d)
|
|
|
功率
|
量程
|
4KW~450KW
|
|
分辨率
|
1W
|
|
|
精度
|
±(2.5%+5d) （交流電流＋交流電壓）
|
|
|
功率因素
|
量程
|
-1.00~1.00
|
|
分辨率
|
0.01
|
|
|
精度
|
±3°
|
|
|
合計諧波失真
|
量程
|
0.1%~1.00%
|
|
分辨率
|
0.10％
|
|
|
精度
|
±(3.0%+10d)
|
|
|
電阻
|
量程
|
600.0Ω，6KΩ，20KΩ
|
|
最小分辨率
|
0.1Ω
|
|
|
基本精度
|
±(1.0%+5d)
|
|
|
通斷測試
|
<30Ω
|
|
|
二極管測試
|
斷路電壓
|
最大 3.3V
|
|
頻率
|
量程
|
20Hz~4KHz
|
|
分辨率
|
0.1Hz
|
|
|
精度
|
±(0.1%+5d)
|
|
|
靈敏度
|
交流電流5A 交流電壓5V
|
|
|
溫度
|
量程
|
-50℃~1000℃/-122℉~1832℉
|
|
分辨率
|
0.1℃/1℉
|
|
|
精度
|
±(1.0%+3℃)
|
|
|
超載保護
|
CATⅢ 600V CATⅡ 1000V
|
|
基本信息：
|
取樣速度
|
3次/秒
|
|
超載指示
|
“OL”或“－OL”
|
|
低電池指示
|
電池符號
|
|
自動關機
|
約10分鐘
|
|
工作溫濕度
|
0℃～50℃（≤80％濕度）
|
|
儲存溫濕度
|
-20℃～60℃（小于80％濕度）
|
|
溫度漂移系數
|
0.15×（精度）/℃，（<18℃或>28℃）
|
|
安全標準
|
IEC61010/ UL3111
|
|
被測電纜直徑
|
35mm直徑（750MCM線規）
|
|
最大鉗夾打開尺寸
|
45mm
|
|
電源
|
一節9V堿性電池（IEC6F22）
|
|
電池壽命
|
約50小時（堿性電池）
|
|
儀器尺寸
|
78×235×51 mm
|
|
重量
|
380g
|
|
基本配置
|
主機，測試表筆線，電池（已安裝），使用手冊，便攜包
|
有關真有效值測量/峰值因數：
真有效值測量
傳統的電流鉗表測量的都是平均值，所以只適用于測量直流電流/電壓以及正弦波的交流電流/電壓
如果交流電流/電壓不是正弦波的，比如由于相位控制引起失真，就必須進行真有效值測量
A18Plus數字功率鉗表就適用于測量真有效值
峰值因數
峰值因數是信號的峰值和真有效值之比
下表顯示了A18Plus鉗表的真有效值測量和普通鉗表的平均值測量的比較
|
波形
|
正弦波
|
方波
|
三角波
|
半正弦波
|
|
有效值
|
100A
|
100A
|
100A
|
100A
|
|
平均值
|
90A
|
100A
|
87A
|
64A
|
|
普通鉗表顯示/異常
|
100A/0％
|
111A/11％
|
96A/-4％
|
70A/-30％
|
|
A18Plus鉗表顯示/異常
|
100A/0％
|
100A/0％
|
100A/0％
|
100A/0％
|
|
峰值因數ξ
|
1.414
|
1
|
1.73
|
2
|
|
A18Plus鉗表的異常/ξ≥1…10
|
0％
|
0.5…6％
|
0.5…6％
|
0.5…6％
|
