- 光伏發電系統測試儀
PV100手持式光伏發電系統安全測試儀
型 號：PV100
SeawardSolar PV100光伏發電系統安全測試儀
IEC62446光伏設備安全認證測試，太陽能設備安全測試儀
MCS安全認證測試
光伏陣列接地電阻測試
光伏陣列接地電壓測量
光伏方陣絕緣阻值測試
開路電壓測量
光伏組件的短路電流測量
光伏組件輸出工作電流測量
詳細介紹
|
光伏產品選型
|
Solar PV Electrical Safety Test Solutions
SeawardSolar PV100
手持式光伏發電系統安全測試儀
產品型號：PV100
訂購編號：388A910
IEC62446光伏設備安全認證測試
MCS安全認證測試
太陽能設備安全測試儀
太陽能設備安全測試儀
目前市場上技術最先進、最易于使用的太陽能光伏發電系統設備安全性能測試儀。
PV100光伏安全測試儀將所有光伏安全測試功能融合成一體，六大測量功能
一款易于使用的、手持式光伏設備安全綜合測試儀。
應用對象：
太陽能光伏設備檢測、認證機構
太陽能光伏設備生產廠家
太陽能光伏設備安裝施工單位
太陽能光伏元件配套企業
主要功能與特性：
◆測試符合IEC62446/EN62446/VDE 0126-23
◆簡單、安全、用戶界面
◆單鍵測試&測量
◆標準MC4接口連接到光伏陣列
◆直接連接到光伏組件
◆光伏組接地電阻測量，接地導體的連續性測量
◆長接地測試導線電阻清零功能
◆光伏串聯開路電壓測量高達1000V直流
◆光伏組開路電壓的正負極性測試
◆光伏組串聯短路電流測量，最高達10A直流
◆光伏陣列絕緣阻抗測試，測試電壓可選250/500/1000V直流
◆借助電流鉗的光伏輸出交直流工作電流測試
◆整套測試裝備一個便攜包全部包含，堅實耐用，攜帶方便。
技術參數：
|
光伏組件接地電阻測試（接地導體的連續性Rpe）
|
|
|
顯示范圍
|
0.00Ω至199Ω
|
|
測量范圍
|
0.01Ω至199Ω
|
|
分辨率
|
最大0.01Ω
|
|
精度
|
±(2% + 5 digits)
|
|
測試電壓
|
4V/DC，常規
|
|
測試電流
|
＞200mA(根據IEC 61557-4)
|
|
測試導線補償
|
校零（最高10Ω）
|
|
用戶保護
|
如果檢測到外部電壓≥30V交流/直流輸入，警告且測試受限
|
|
接地電壓Vpe
|
|
|
顯示范圍
|
5V – 440V
|
|
測量范圍
|
5V – 440V/交直流
|
|
分辨率
|
1V
|
|
精度
|
±(5% + 2 digits)
|
|
光伏組件絕緣阻抗測試
|
|
|
顯示范圍
|
0.05MΩ至199MΩ
|
|
測量范圍
|
0.05MΩ至199MΩ
|
|
精度
|
0.05MΩ – 100MΩ ±(5% + 5 digits)
101MΩ – 199MΩ ±(10% + 5 digits)
|
|
分辨率
|
最大0.01Ω
|
|
測試電壓
|
250V、500V、1000V（根據IEC 61557-2）
|
|
短路測試電流
|
＞1mA、＜2mA s/c 根據IEC61557-2
|
|
聲光報警
|
≥30V外部交流或直流輸入
|
|
用戶保護
|
如果檢測到外部電壓≥30V交流/直流輸入，警告且測試受限
|
|
光伏組件開路電壓測試
|
|
|
顯示范圍
|
0.0V至1000V/DC
|
|
測量范圍
|
5.0V至1000V/DC
|
|
分辨率
|
0.1V
|
|
精度
|
±(0.5% + 2 digits)
|
|
報警器
|
直流電壓極性正確或逆反
|
|
光伏組件短路電流測試
|
|
|
顯示范圍
|
0.0A-9.99A/DC
|
|
測量范圍
|
0.5A-9.99A/DC
|
|
分辨率
|
0.01A
|
|
精度
|
±(1% + 2 digits)
|
|
光伏輸出工作電流測試（借助交直流鉗形電流互感器）
|
|
|
顯示范圍
|
0.0A-40A/AC/DC
|
|
測量范圍
|
0.5A-40A/AC/DC
|
|
分辨率
|
0.1A
|
|
精度
|
±(5% + 2 digits)
|
|
一般規格
|
|
|
顯示
|
帶背光LCD液晶顯示
|
|
電源供應
|
6×1.5V 五號電池，規格LR06堿性電池
|
|
電池壽命
|
＞1000次連續測試
|
|
自動關機
|
1分鐘不動作后
|

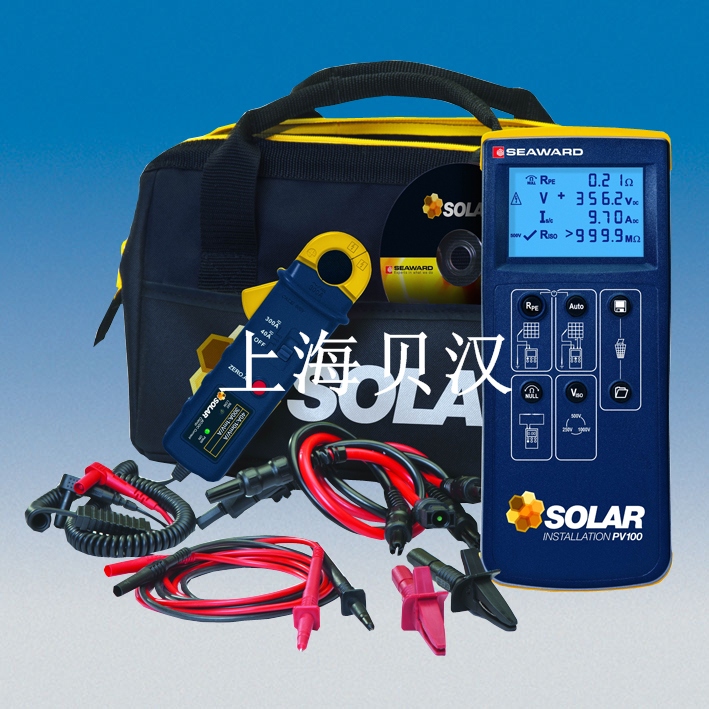

PV100標準套件包含：
●PV100設備測試儀
●2×MC4標準測試導線
●2×Sunclix標準測試導線
●紅色測試導線（帶測試探針&可拆卸的鱷魚夾）
●黑色測試導線（帶測試探針&可拆卸的鱷魚夾）
●1個交直流鉗形電流互感器
●1個便攜包
●1張CD技術及使用支持光盤，含SolarCert試用軟件
SolarCert軟件選購：
◆SolarCert系列軟件易于使用、快速和實用，它致力于光伏設備安全檢測的整體解決方案，涵蓋幾乎所有的太陽能光伏設備的主要類型，幫助你在實際每一個太陽能光伏測試方案中運用、出具報告和證書。
◆你可以用SolarCert的手動數據輸入程序來記錄和存儲每一個來自你測試的太陽能光伏設備的數據。
◆搜尋測試數據非常簡便，還可以瀏覽和打印記錄。用SolarCert你也能進行專業測試和檢測報告，以及很多認證制度要求的檢驗證書（包括MCS）。
SolarCert軟件如何幫助您的企業
●生成IEC 62446標準認證的光伏系統檢驗證書、光伏陣列測試報告和光伏系統檢驗報告
●生產專業報告和證書
●直觀、易于使用
●搜索、瀏覽和打印記錄
●可保存為PDF格式
●提高效率和生產力
●提供完整的可追溯性
縮略語：
PV: Photovoltaic
MCS: Microgeneration Certification Scheme
專用接口：
MC4：光伏專用接口
SUNCLIX光伏：光伏專用接口
