- 線性電源

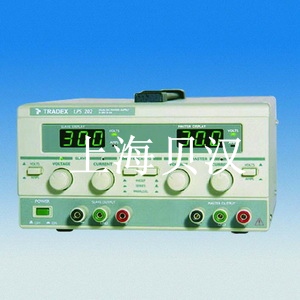

100系列雙路恒壓恒流源
型 號：100系列
100系列線性恒壓恒流源
雙路線性輸出
輸出電壓(0-32V)×2，輸出電流0-5A不等，輸出功率（96-160W)×2
詳細介紹
|
下載中文說明PDF
|
下載英文說明PDF
|
產品視頻演示
|
同類產品選型
|
100系列線性恒壓恒流源
產品性能與特點： 專利產品
100系列直流穩壓穩流電源, 是采用MOSFET線性串聯調整方式設計的交流輸入直流輸出電源。具有輸出電壓、輸出電流連續可調,穩壓、穩流自動切換等功能。
100系列電源是由兩路相同的直流穩壓穩流電源組成。兩通道輸出獨立，通過開關控制可分別啟動、關斷。
100系列電源體積小、質量輕、高穩定、高精度、高可靠可廣泛應用于各類電子、通訊、航空、航天、艦船、國防、高等院校等直流測試和供電場合。
功能與特性：
●輸出電壓(0-32V)×2，輸出電流0-5A不等，輸出功率（96-160W)×2。
●穩壓、穩流自動切換。
●輸出電壓、電流綠色LED顯示。
●穩壓、穩流調節使用10圈電位器。
●開機、關機輸出無過沖。
●過載、短路自動保護。
100系列產品規格：
|
|
102A
|
103A
|
||
|
輸出1
|
輸出2
|
輸出1
|
輸出2
|
|
|
輸出電壓
|
0-32V
|
0-32V
|
0-32V
|
0-32V
|
|
輸出電流
|
0-3A
|
0-3A
|
0-5A
|
0-5A
|
|
輸出功率
|
96W
|
96W
|
160W
|
160W
|
技術參數：
|
|
102A
|
103A
|
|
|
源效應
|
穩壓(CV)
|
≤1×10-5+1mV
|
|
|
穩流(CC)
|
≤1×10-5+2mA
|
||
|
負載效應
|
穩壓(CV)
|
≤1×10-5+2mV
|
|
|
穩流(CC)
|
≤5×10-5+6mA
|
||
|
PARD
20Hz-10MHz
|
穩壓(CV)
|
≤0.2mV(rms)； ≤5mV(P-P)
|
|
|
穩流(CC)
|
≤2mA （rms）
|
||
|
控制分辨力
|
穩壓(CV)
|
≤1×10-4
|
|
|
穩流(CC)
|
≤1×10-4
|
||
|
相互效應
|
穩壓(CV)
|
≤1×10-5+2mV
|
|
|
穩流(CC)
|
≤1×10-5+2mA
|
||
|
溫度系數
|
≤200PPm/℃
|
||
|
瞬態恢復
|
≤100mS/100mV
|
||
|
顯示誤差
|
電壓表
|
≤1%±2(末位數 )
|
|
|
電流表
|
≤1%±2(末位數 )
|
||
|
連續工作時間
|
8h
|
||
|
外形尺寸(寬×高×長)
|
215×110×320mm
|
215×110×400mm
|
|
|
重量
|
7.5Kg
|
11Kg
|
|
