- 線性電源

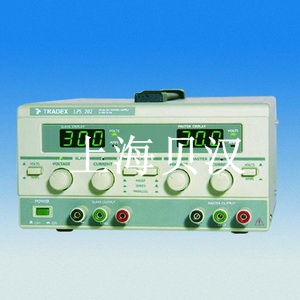

200系列雙路恒壓恒流源
型 號：200系列
200系列雙路恒壓恒流源
雙路線性輸出
輸出電壓(0-32V)*2，輸出電流0-5A不等，輸出功率（96-160W)*2
詳細介紹
|
下載中文說明PDF
|
下載英文說明PDF
|
產品視頻演示
|
同類產品選型
|
200系列線性恒壓恒流源
產品性能與特點： 專利產品
產品性能與特點： 專利產品
200系列直流穩壓穩流電源, 是采用MOSFET線性串聯調整方式設計的交流輸入直流輸出電源。具有輸出電壓、輸出電流連續可調,穩壓、穩流自動切換等功能。
200系列由兩路相同獨立的直流穩壓穩流電源組成。串聯、并聯、獨立三種工作狀態任意選擇。不需外部接線，控制前面板設置的開關可自動實現串聯跟蹤、并聯跟蹤。
200系列電源工作在獨立狀態時，兩路電源獨立。選擇在跟蹤狀態時，主通道與從通道自動連接成串聯跟蹤方式或并聯跟蹤方式。當選擇串聯跟蹤時，從通道輸出電壓等量跟蹤主通道，兩路串聯輸出電壓擴展二倍；當選擇并聯跟蹤時，兩路并聯主通道輸出電流擴展二倍。
200系列電源體積小、質量輕、高穩定、高精度、高可靠可廣泛應用于各類電子、通訊、航空、航天、艦船、國防、高等院校等直流測試和供電場合。
功能與特性：
●輸出電壓(0-32V)*2，輸出電流0-5A不等，輸出功率（96-160W)*2。
●穩壓、穩流自動切換。
●輸出電壓、電流綠色LED顯示。
●穩壓、穩流調節使用10圈電位器。
●開機、關機輸出無過沖。
●過載、短路自動保護。
200系列產品規格：
|
|
202A
|
203A
|
|
|
獨立工作
|
輸出電壓
|
0-32V雙路
|
|
|
輸出電流
|
0-3A
|
0-5A
|
|
|
輸出功率
|
2×96W
|
2×160W
|
|
|
串聯跟蹤
|
輸出電壓
|
0-64V (或-32V-0-32V)
|
|
|
輸出電流
|
0-3A
|
0-5A
|
|
|
輸出功率
|
192W
|
320W
|
|
|
并聯跟蹤
|
輸出電壓
|
0-32V
|
|
|
輸出電流
|
0-6A
|
0-10A
|
|
|
輸出功率
|
192W
|
320W
|
|
技術參數：
|
|
202A
|
203A
|
|
|
源效應
|
穩壓(CV)
|
≤1×10-5+1mV
|
|
|
穩流(CC)
|
≤1×10-5+2mA
|
||
|
負載效應
|
穩壓(CV)
|
≤1×10-5+2mV
|
|
|
穩流(CC)
|
≤5×10-5+6mA
|
||
|
PARD
20Hz-10MHz
|
穩壓(CV)
|
≤0.2mV(rms)；≤5mV(P-P)
|
|
|
穩流(CC)
|
≤2mA （rms）
|
||
|
控制分辨力
|
穩壓(CV)
|
≤1×10-4
|
|
|
穩流(CC)
|
≤1×10-4
|
||
|
相互效應
|
穩壓(CV)
|
≤1×10-5+2mV
|
|
|
穩流(CC)
|
≤1×10-5+2mA
|
||
|
溫度系數
|
≤200PPm/℃
|
||
|
瞬態恢復
|
≤100mS/100mV
|
||
|
顯示誤差
|
電壓表
|
≤1%±2(末位數)
|
|
|
電流表
|
≤1%±2(末位數)
|
||
|
連續工作時間
|
8h
|
||
|
外形尺寸(寬×高×長)
|
215×110×400mm
|
||
|
重量
|
7.5Kg
|
11Kg
|
|
